ARONVIS 技术资料
特征
① 溶解时的粘度是一定的，随着时间的推移变化很小
② 保持优异的附着力
开发理念
浓度和粘度的关系
ARONVIS具有高分子电解质特性，溶解在水中的钠离子从高分子结构中离解出来，高分子离子的超多价离子中附带数量众多的负电荷，正负电荷的相互作用使分子伸长，从而达到增粘效果的作用。ARONVIS的浓度越高，粘度也越高。
ARONVIS的水溶液，在碱性环境下,PH值不同对粘度影响较小；但在酸性环境下，PH值不同会对粘度有较大影响。
与旧产品对比
溶解性比较
【测试方法】0.2％初期溶解粘度；在10克甘油中添加0.3克ARONVIS、搅拌30秒后加入140克的水，进行15秒后、10分钟后以及20分钟后的粘度测试。
ARONVIS SX
ARONVIS MX
ARONVIS AH-105X
| Mw | Mn | Mw/Mn | |
|---|---|---|---|
| AH-105 | 2,400,000 | 261,000 | 9.20 |
| AH-105X | 2,870,000 | 720,000 | 3.99 |
粒度分布比较
| 改良型号 | 现行型号 | ||
|---|---|---|---|
| 粒度（参考） | 型号 | 型号 | 粒度（参考） |
| 850～212μm | GLX | GL | 850～355μm |
| 300μm以下 | SX | S | 355～125μm |
| SS | 125μm以下 | ||
| 300μm以下 | MX | M | 355～125μm |
| MS | 180μm以下 | ||
| 300μm以下 | AHX | AH | 250μm以下 |
| 180μm以下 | AH-105X | AH-105 | 180μm以下 |
标准
| 改良型号 | 现行型号 | 适合的标准及官方其他文件 |
|---|---|---|
| GLX、SX | GL、S、SS | 医药品添加标准、准医药品的『聚丙烯酸钠』 |
| MX | M、MS | 医药品添加标准、准医药品的『聚丙烯酸钠』 |
| AHX | AH | 医药品添加标准的《聚丙烯酸部分中和物》、准医药品的『聚丙烯酸钠』 |
| AH-105X | AH-105 | 医药品添加标准的《聚丙烯酸部分中和物》、准医药品的『聚丙烯酸盐』 |
| AH-106X | AH-106 | 医药品添加标准的《聚丙烯酸部分中和物》、准医药品的『聚丙烯酸盐』 |
配方案例
ARONVIS SX ／GLX
| 原料 | 份数 |
|---|---|
| ARONVIS SX 和 GLX | 5 |
| JURYMER AC-10H※1 | 10 |
| CMC-Na（羧甲基纤维素钠）※2 | 3 |
| Glycinal（甘氨酸铝） | 0.1 |
| EDTA-Na | 0.05 |
| 甘油 | 30 |
| 酒石酸 | 0.3 |
| 二氧化钛 | 1 |
| 对羟基苯甲酸甲酯（Methyl Paraben） | 0.1 |
| 纯化水 | 50.45 |
| 总量 | 100 |

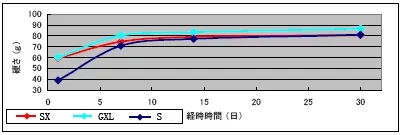

① 凝胶评价 硬化性（粘弹性测定仪）
ARONVIS SX/GXL与之前的产品ARONVIS S相比，初期硬化性更出色

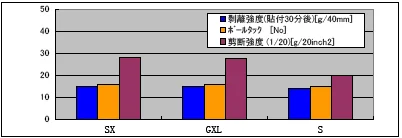

② 贴付物性评价（1个月后）
剥离强度(对酚醛树脂)，滚球初期粘性、剪切强度
测试结果表明，ARONVIS SX/GLX与之前的产品ARONVIS S相比，剪断强度提升，剥离强度和滚球初期粘性则基本相同。
ARONVIS MX
| 原料 | 份数 |
|---|---|
| ARONVIS MX | 6 |
| JURYMER AC-10H※1 | 10 |
| CMC-Na（羧甲基纤维素钠）※2 | 3 |
| Glycinal（甘氨酸铝） | 0.12 |
| EDTA-Na | 0.06 |
| 甘油 | 30 |
| 酒石酸 | 0.3 |
| 二氧化钛 | 1 |
| 对羟基苯甲酸甲酯（Methyl Paraben） | 0.1 |
| 纯化水 | 49.42 |
| 总量 | 100 |
※2 Daicel Chemical Industries（大赛璐化学工业株式会社），产品编号：1110

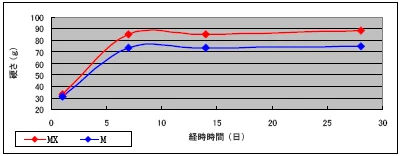

① 凝胶评价 硬化性（粘弹性测定仪）
ARONVIS MX 与现有的产品ARONVIS M相比，硬化性更为出色。

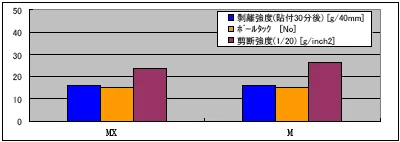

② 贴付物性评价（1个月后）
剥离强度(对酚醛树脂)，滚球初期粘性、剪切强度
ARONVIS MX 与现有的产品ARONVIS M性能基本等同
ARONVIS AHX
| 原料 | 份数 |
|---|---|
| ARONVIS AHX | 5 |
| JURYMER AC-10H※1 | 10 |
| CMC-Na（羧甲基纤维素钠）※2 | 3 |
| Glycinal（甘氨酸铝） | 0.1 |
| EDTA-Na | 0.05 |
| 甘油 | 30 |
| 酒石酸 | 0.3 |
| 二氧化钛 | 1 |
| 对羟基苯甲酸甲酯（Methyl Paraben） | 0.1 |
| 纯化水 | 50.45 |
| 总量 | 100 |
※1 日本纯药株式会社生产的聚丙烯酸
※2 Daicel Chemical Industries（大赛璐化学工业株式会社），产品编号：1110

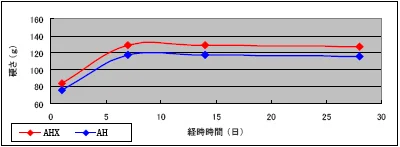

① 凝胶评价 硬化性（粘弹性测定仪）
ARONVIS AHX与之前的产品ARONVIS AH 相比，初期硬化性更出色。

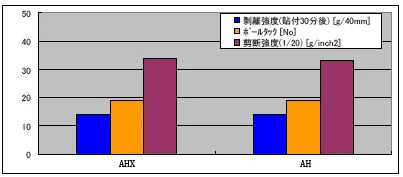

② 贴付物性评价（1个月后）
剥离强度(对酚醛树脂)，滚球初期粘性、剪切强度
ARONVIS AHX 与ARONVIS AX 相比,性能基本相同。
ARONVIS AH-105X
| 原料 | 份数 |
|---|---|
| ARONVIS AH-105X | 5.6 |
| JURYMER AC-10LHP※1 | 1 |
| CMC-Na（羧甲基纤维素钠）※2 | 1.5 |
| 氢氧化铝 | 0.02 |
| Glycinal（甘氨酸铝） | 0.05 |
| 甘油 | 30 |
| 酒石酸 | 0.15 |
| 二氧化钛 | 0.6 |
| 对羟基苯甲酸甲酯（Methyl Paraben） | 0.1 |
| 纯化水 | 60.98 |
| 总量 | 100 |
※1 日本纯药株式会社生产的聚丙烯酸
※2 Daicel Chemical Industries（大赛璐化学工业株式会社），产品编号：1110

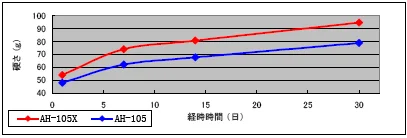

① 凝胶评价 硬化性（粘弹性测定仪）
ARONVIS AH-105X 与现有的 ARONVIS AH-105相比硬化性更为出色。

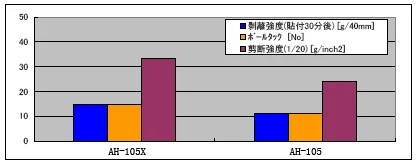

② 贴付物性评价（1个月后）
剥离强度(对酚醛树脂)，滚球初期粘性、剪切强度
ARONVIS AH-105X 与现有的 ARONVIS AH-105相比，剪断强度更高，剥离强度和滚球初期粘性具有同等以上性能。
ARONVIS AH-106X
| 原料 | 份数 |
|---|---|
| ARONVIS AH-106X | 5.6 |
| JURYMER AC-10LHP※1 | 1 |
| CMC-Na（羧甲基纤维素钠）※2 | 1.5 |
| 氢氧化铝 | 0.02 |
| Glycinal（甘氨酸铝） | 0.05 |
| 甘油 | 30 |
| 酒石酸 | 0.15 |
| 二氧化钛 | 0.6 |
| 对羟基苯甲酸甲酯（Methyl Paraben） | 0.1 |
| 纯化水 | 60.98 |
| 总量 | 100 |
※1 日本纯药株式会社生产的聚丙烯酸
※2 Daicel Chemical Industries（大赛璐化学工业株式会社），产品编号：1110

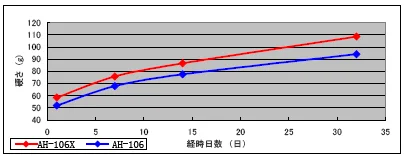

① 凝胶评价 硬化性（粘弹性测定仪）
ARONVIS AH-106X 现有的 ARONVIS AH-106相比，硬化性更为出色。

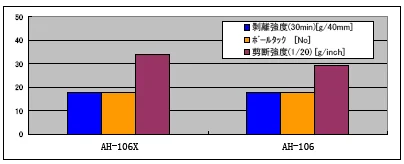

② 贴付物性评价（1个月后）
剥离强度(对酚醛树脂)，滚球初期粘性、剪切强度
ARONVIS AH-106X 与现有的ARONVIS AH-106相比，剪断强度更高，剥离强度和滚球初期粘性基本等同。
测试方法

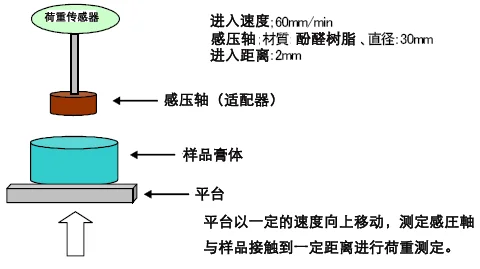

粘弹性测定仪
剥离强度测试
测试条件
附着体：胶木 (酚醛树脂)
压着条件：360g、1kg往返
抗拉速度：300±30mm/min
粘贴面积：2inch×150mm
粘贴时间：30min、24hr
测压元件：1～5kgf
测定次数：n=2
剪断力
测试条件
附着体：SUS304
压着条件：360g 往返
抗拉速度：30mm/min
粘贴面积：1inch×1inch
粘贴时间：30min
测压元件：1～5kgf
测试次数：n=2

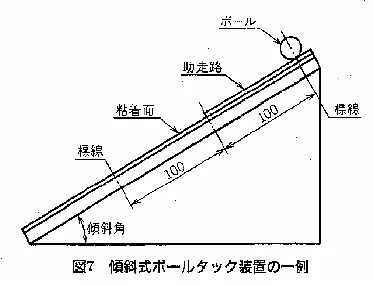

滚球初期粘性
JIS Z 0237为测试标准
ARONVIS X系列具有优秀的性能和均衡性
ａ）凝胶强度
ｂ）附着力
ｃ）剪断强度
机械适应性，操作性强。
ａ）初期溶解粘度
ｂ）流动性
ｃ）保形性
