日本語

试验结果一览

抗菌试验

对成形品的抗菌效果

试验方法:基于JIS Z 2801 / ISO22196标准

大肠杆菌试验

试验样品生菌数抗菌率(%)
初始时24小时后
添加0.5%IONPURE的PP树脂1×10⁵<1×10²>99.999%
空白样品1×10⁵5×10⁷--

金黄色葡萄球菌试验

试验样品生菌数抗菌率(%)
初始时24小时后
添加0.5%IONPURE的PP树脂1×10⁵<1×10²>99.99%
空白样品1×10⁵6×10⁷--

对纤维的抗菌效果

试验方法:基于JIS L 1902 / ISO 20743标准

金黄色葡萄球菌试验

试验样品生菌数抗菌率(%)
初始时18小时后
添加0.5%IONPURE的PP树脂8×10⁵<1×10²>99.99%
空白样品8×10⁵4×10⁷--

透明性

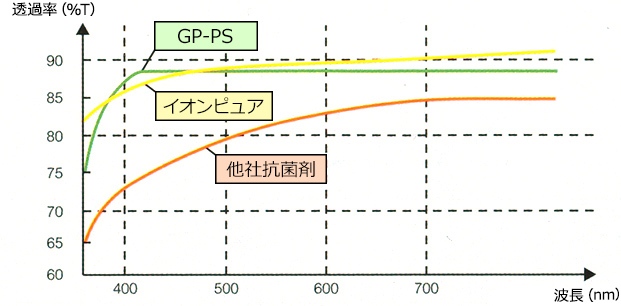

添加IONPURE的GP-PS树脂的透过率曲线

试验方法:基于JIS Z 2801 / ISO22196标准

大肠杆菌试验

试验样品生菌数抗菌率(%)
初始时24小时后
添加0.5%IONPURE的GP-PS树脂1×10⁵<1×10²>99.999%
空白样品1×10⁵1×10⁷--

耐久性

纤维的洗涤老化试验

试验方法:基于JIS L 1902 / ISO 20743标准

含有IONPURE的PP纤维

试验样品生菌数抗菌率(%)
初始时18小时后
含有IONPURE的PP纤维（未洗涤）3×10⁴<2×10²>99.99%
含有IONPURE的PP纤维（洗涤50次）3×10⁴<2×10²>99.99%
空白样品3×10⁴1×10⁷--

含有IONPURE的PET纤维

试验样品生菌数抗菌率(%)
初始时18小时后
含有IONPURE的PET纤维（未洗涤）3×10⁴<2×10²>99.99%
含有IONPURE的PET纤维（洗涤50次）3×10⁴4×10²99.99%
空白样品3×10⁴2×10⁷--

树脂特性

PC树脂强度劣化试验结果

试验项目试验方法自然色PC添加0.5%IONPURE的自然色PC
拉伸强度（屈服强度）ASTM D-638 (kg/cm2)642639
拉伸强度（断裂强度）ASTM D-638 (kg/cm2)746662
弯曲强度ASTM D-790 (kg/cm2)924931
冲击强度ASTM D-256 (kg·cm/cm2)82.6083.86
热变形温度（荷重18.5kg）ASTM D-648 (o.C.)132.4132.8

安全性

安全性试验一览

列1列2
急性口服毒性试验小鼠单次口服2000mg/kg后，无死亡和不良反应。
皮肤一次性刺激性试验根据OECD化学物质毒性试验方针(1981年)的方法进行试验，白兔无任何刺激性反应。
变异原性试验根据日本劳动部公报第77号（1988年1月9日）进行致突变性试验，与对照溶剂相比，没有增加逆向突变，且突变显示为阴性。
皮肤致敏性试验通过Maximization法，使用豚鼠进行试验，结果显示没有皮肤致敏性。
菌落形成阻碍试验根据《医疗用具及医疗用材料的基础的生物学试验指南》(1995年药机第99号)进行试验的结果，50%菌落形成阻碍浓度(IC50)为0.51 mg/ml。
