钛酸盐、硅酸盐--日本钛工业
特征
１．产品以钛酸盐、硅酸盐为中心。
２．钛酸盐、硅酸盐的粒径及形状可进行调控。特别是钛酸钙具有可调范围较广的特点。
３．钛酸盐、硅酸盐可以进行疏水性或亲水性等各种表面处理。
用途
■树脂填料 ■电子零部件 ■化妆品原料 ■白色颜料
■复印机、打印机 ■陶瓷电容器 ■生物相容性陶瓷材料 ■光触媒
使用案例

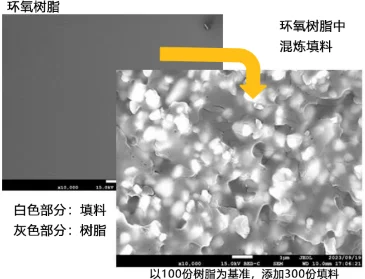

无机复合氧化物被用于调节半导体树脂封装材料的介电常数。
例）粉体的相对介电常数
钛酸锶：135
钛酸钙：105
钛酸镁：14
硅酸镁：8
型号及参数
| 类别 | 成分名 | 化学式 | 型号 | 合成法 | 一次粒径 （电镜径、μm） |
粒子形状 | 特征 |
|---|---|---|---|---|---|---|---|
| 钛酸盐 | 钛酸锶 | SrTiO3 | SW-100 | 固相法 | 0.1 | 粒状 | 高介电性 |
| SW-110 | 固相法 | 0.5 | 粒状 | ||||
| SW-350 | 液相法 | 0.1 | 立方体 | ||||
| 钛酸钙 | CaTiO3 | TC-110 | 固相法 | 0.1 | 粒状 | 高介电性 | |
| TC-300 | 液相法 | 0.3 | 粒状 | ||||
| TC-301 | 液相法 | 0.5 | 粒状 | ||||
| TC-303 | 液相法 | 0.7 | 粒状 | ||||
| TC-400 | 液相法 | 0.5 | 长方体 | ||||
| TC-400C | 液相法 | 0.6 | 粒状 | ||||
| TC-403 | 液相法 | 0.7 | 长方体 | ||||
| TC-403C | 液相法 | 0.8 | 粒状 | ||||
| TC-405 | 液相法 | 1.2 | 长方体 | ||||
|
真球状钛酸钙 New! |
CaTiO3 | TCG-110 | 固相法 | 8.0 | 真球状 | ||
| TC-109 | 固相法 | 7.0 | 真球状 | ||||
| 钛酸镁 | MgTiO3 | TM-200 | 固相法 | 0.3 | 粒状 | 中介电性 | |
| TM-203 | 固相法 | 0.8 | 粒状 | ||||
| 硅酸盐 | 硅酸镁 | Mg2SiO4 | F-202 | 固相法 | 0.2 | 粒状 | 低介电性 |
特征
１．产品以钛酸盐、硅酸盐为中心。
２．钛酸盐、硅酸盐的粒径及形状可进行调控。特别是钛酸钙具有可调范围较广的特点。
３．钛酸盐、硅酸盐可以进行疏水性或亲水性等各种表面处理。
钛酸锶 SW系列
【特征】
●高介电常数
●可通过生产方式控制粒子形状
●固相法：粒状
●液相法：立方体状
●粒径控制：0.1-0.5μm
●可使用硅烷偶联剂等进行表面处理

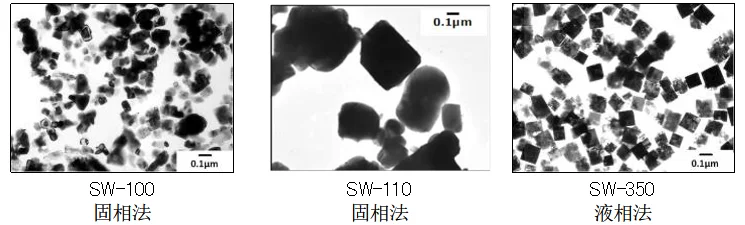

| SW-100 | 固相法 | 0.1 | 0.4 | 7.4 | 17.4 | 0.76 | 5.4 | 135 |
| SW-110 | 固相法 | 0.5 | 0.5 | 2.6 | 10.5 | 0.79 | 5.4 | − |
| SW-350 | 液相法 | 0.1 | 0.2 | 30 | 22.0 | 0.71 | 4.8 | − |
| ＊表中的特性值为代表值。相对介电常数（比诱电率）是使用阻抗法测定的结果。 | ||||||||
钛酸锶 SW系列
【特征】
●高介电常数
●可通过生产方式控制粒子形状
●固相法：粒状
●液相法：立方体状
●粒径控制：0.1-0.5μm
●可使用硅烷偶联剂等进行表面处理
| 型号 | 合成法 | 一次粒径 （μm） |
平均二次粒径 （μm） |
比表面积 （m²/g） |
吸油量 （g/100g） |
圆形度 | 比重 （g/cm³） |
|
|---|---|---|---|---|---|---|---|---|
| SW-100 | 固相法 | 0.1 | 0.4 | 7.4 | 17.4 | 0.76 | 5.4 | 135 |
| SW-110 | 固相法 | 0.5 | 0.5 | 2.6 | 10.5 | 0.79 | 5.4 | − |
| SW-350 | 液相法 | 0.1 | 0.2 | 30 | 22.0 | 0.71 | 4.8 | − |
| ＊表中的特性值为代表值。相对介电常数（比诱电率）是使用阻抗法测定的结果。 | ||||||||
钛酸钙 TC系列
【特征】
●高介电常数
●可通过制造方法控制粒子形状
●液相法：长方体状
●粒径控制在0.5-1.2μm
●可使用硅烷偶联剂等进行表面处理
| 型号 | 合成法 | 一次粒径 （μm） |
平均二次粒径 （μm） |
比表面积 （m²/g） |
吸油量 （g/100g） |
圆形度 | 比重 （g/cm³） |
|---|---|---|---|---|---|---|---|

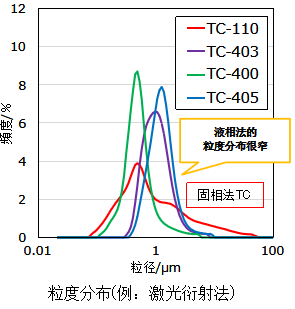

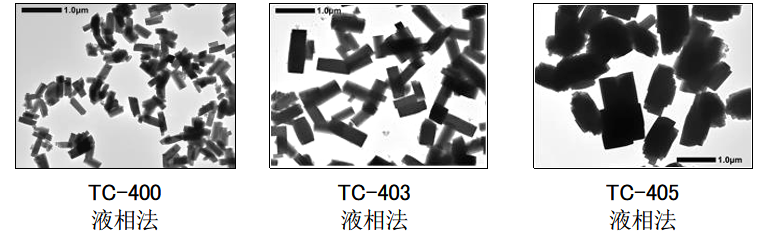

| TC-400 | 液相法 | 0.5 | 0.6 | 20 | 25.2 | 0.65 | 3.8 |
| TC-403 | 液相法 | 0.7 | 0.9 | 10 | 24.7 | 0.68 | 3.8 |
| TC-405 | 液相法 | 1.2 | 1.3 | 30 | 21.5 | 0.69 | 3.9 |
| ＊表中的特性值为代表值。 | |||||||
钛酸钙 TC系列 长方体状
【特征】
●高介电常数
●可通过制造方法控制粒子形状
●液相法：长方体状
●粒径控制在0.5-1.2μm
●可使用硅烷偶联剂等进行表面处理
| 型号 | 合成法 | 一次粒径 （μm） |
平均二次粒径 （μm） |
比表面积 （m²/g） |
吸油量 （g/100g） |
圆形度 | 比重 （g/cm³） |
|---|---|---|---|---|---|---|---|
| TC-400 | 液相法 | 0.5 | 0.6 | 20 | 25.2 | 0.65 | 3.8 |
| TC-403 | 液相法 | 0.7 | 0.9 | 10 | 24.7 | 0.68 | 3.8 |
| TC-405 | 液相法 | 1.2 | 1.3 | 30 | 21.5 | 0.69 | 3.9 |
| ＊表中的特性值为代表值。 | |||||||
钛酸钙 TC系列 粒状
【特征】
●高介电常数
●可通过添加形状控制剂，将原本为长方体状的粒子控制为粒状
●粒径控制在0.3-0.7μm
●可使用硅烷偶联剂等进行表面处理
| 型号 | 合成法 | 一次粒径 （μm） |
平均二次粒径 （μm） |
比表面积 （m²/g） |
吸油量 （g/100g） |
圆形度 | 比重 （g/cm³） |
相对介电常数 （粉体） |
|---|---|---|---|---|---|---|---|---|

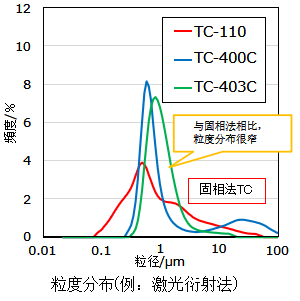

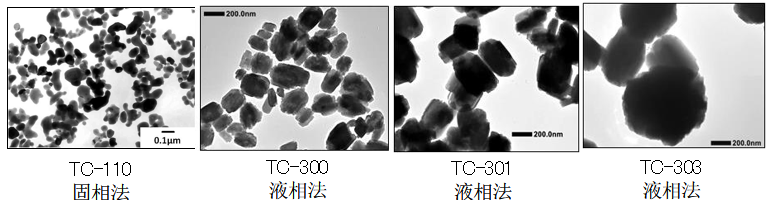

| TC-110 | 液相法 | 0.1 | 0.6 | 15 | 26.1 | 0.72 | 4.0 | 105 |
| TC-300 | 液相法 | 0.3 | 0.3 | 40 | 25.0 | 0.81 | 3.5 | — |
| TC-301 | 液相法 | 0.5 | 0.6 | 20 | 24.7 | 0.81 | 3.5 | — |
| TC-303 | 液相法 | 0.7 | 0.8 | 10 | 19.8 | 0.80 | 3.6 | — |
| ＊TC-110 是通过固相法制造的钛酸钙。表中的特性值为代表值。相对介电常数（比诱电率）是使用阻抗法测定的结果。 | ||||||||
钛酸钙 TC系列 粒状烧结型
【特征】
●高介电常数（高诱电率）
●通过将液相法合成后的粒子进行烧结，将原本为长方体状的粒子控制为粒状
●粒径控制在0.6-0.8μm
●可使用硅烷偶联剂等进行表面处理
| 型号 | 合成法 | 一次粒径 （μm） |
平均二次粒径 （μm） |
比表面积 （m²/g） |
吸油量 （g/100g） |
圆形度 | 比重 （g/cm³） |
|---|---|---|---|---|---|---|---|

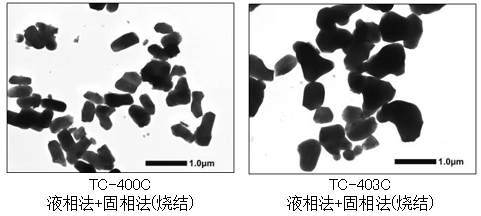

| TC-400C | 液相法 | 0.1 | 0.7 | 4.7 | 16.2 | 0.80 | 3.7 |
| TC-403C | 液相法 | 0.8 | 0.9 | 2.6 | 15.9 | 0.81 | 3.8 |
| ＊表中的特性值为代表值。 | |||||||
钛酸钙 TCG/TC系列 真球状
【特征】
●高介电常数（高诱电率）
●粒子形状为真球状
●粒径控制在5-10μm
●可使用硅烷偶联剂等进行表面处理
| 型号 | 合成法 | 平均二次粒径 （μm） |
比表面积 （m²/g） |
吸油量 （g/100g） |
圆形度 | 比重 （g/cm³） |
|---|---|---|---|---|---|---|

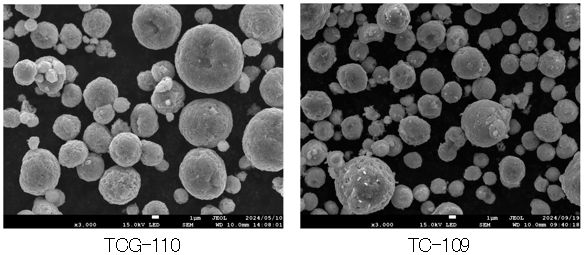

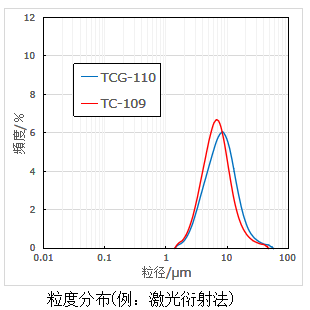

| TCG-110 | 固相法 | 7.7 | 3.0 | 23.5 | 0.91 | 4.0 |
| TC-403C | （烧结） | 6.8 | 1.4 | 14.6 | 0.90 | 4.0 |
| ＊表中的特性值为代表值。 | ||||||
钛酸镁TM系列
【特征】
●中介电常数（中诱电率）
●通过固相法合成的钛酸镁粒子形状：粒状
●粒径控制在0.3-0.8μm
●可使用硅烷偶联剂等进行表面处理
| 型号 | 合成法 | 一次粒径 （μm） |
平均二次粒径 （μm） |
比表面积 （m²/g） |
吸油量 （g/100g） |
圆形度 | 比重 （g/cm³） |
相对介电常数 （粉体） |
|---|---|---|---|---|---|---|---|---|

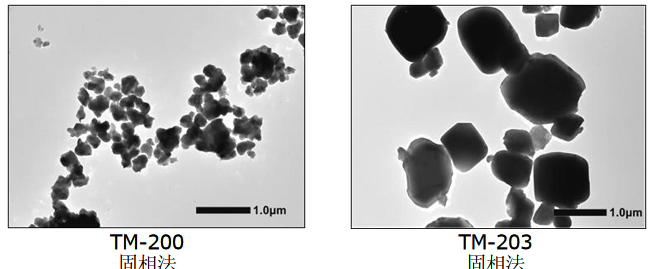

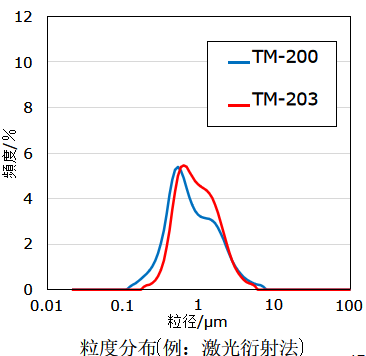

| TM-200 | 固相法 | 0.3 | 0.6 | 5.6 | 33.4 | 0.76 | 3.7 | — |
| TM-203 | 固相法 | 0.8 | 1.0 | 2.5 | 11.9 | 0.79 | 3.7 | 14 |
| ＊表中的特性值为代表值。相对介电常数（比诱电率）是使用阻抗法测定的结果。 | ||||||||
硅酸镁（镁橄榄石）F系列
【特征】
●低介电常数（低诱电率）
●通过固相法制作的粒状样品
●粒径控制在0.1-1μm
●可使用硅烷偶联剂等进行表面处理
| 型号 | 合成法 | 一次粒径 （μm） |
平均二次粒径 （μm） |
比表面积 （m²/g） |
吸油量 （g/100g） |
圆形度 | 比重 （g/cm³） |
相对介电常数 （粉体） |
|---|---|---|---|---|---|---|---|---|

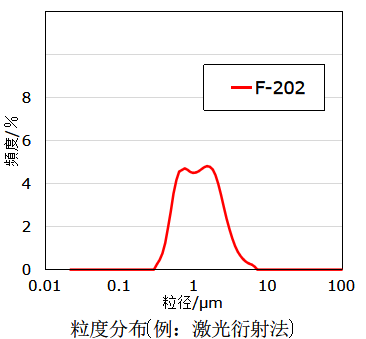

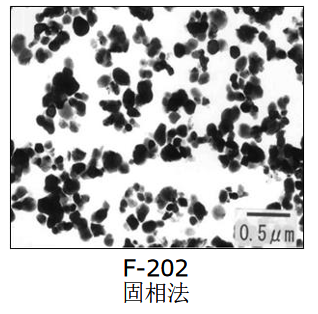

| F-202 | 固相法 | 0.2 | 1.1 | 9.5 | 32.9 | 0.85 | 3.0 | 8 |
| ＊表中的特性值为代表值。相对介电常数（比诱电率）是使用阻抗法测定的结果。 | ||||||||
