ARON CERAMIC 耐高温接着剂
ARON CERAMIC 是日本东亚合成化工株式会社多年研究所开发之完全不含有有机物，且用途广泛的一液加热硬化型无机接着剂、填充剂、涂料剂，其主要成分为氧化铝(矾土)等耐火性陶瓷与无机聚合物，耐热接着温度可达1200°C，本产品具有耐高温、不燃烧、耐溶剂性良好、无毒性、拉引强度强等多种优越特性。
特性
·由于经过150°C的加热处理，最高可耐1100~1200°C的高温燃烧，且不会产生气体。
·和金属，陶瓷，玻璃，石英，碳等物品，即使是在高温下，也有高度的接着强度。
·具有良好的耐冷热循环性。
·具有良好的耐油，耐溶剂，耐药品，耐潮湿的特性。
·除了接着用途外，也可适用于填充，密封，涂料等用途
用途
·发热素子空隙填充。
·适用于金属，陶瓷，玻璃，石英，碳等物品的耐热结合。
·适合于三氯乙烯，灯油，臭氧，等耐溶剂性，耐油性，耐药品性，耐气体性的要求。
·金属等物之耐热，耐氧化防止，耐磨损涂料。
·可当耐热成型材料。
·耐爆器具与电器调节器具的填充与接着。
·卤素灯之灯口固定。
·与点火插头组合
使用方法
·为得到良好效果，如接着物表面有锈蚀或油污等，请去除与清洁。
·本剂属强碱性，使用时请佩戴手套，不慎触及请马上以清水清洗。
·本剂含胶泥本体与水溶剂，长久静置会呈现沉淀状态，使用时可依制程需要调整粘稠度，如需较粘稠可以直接挖取胶泥使用，或可沾少许水溶剂调匀来降低粘稠度，使用上非常方便。

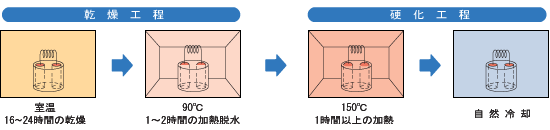

接着时
·在被接着物上均匀涂抹ARON CERAMIC，与接着物结合后，常温静置16小时以上。
·脱水处理–放置烤箱以90°C的温度烘烤1~2小时。
·再以150°C的温度加热烘烤一小时。
·取出放置常温下自然冷却即可。
填充时
·将ARONCERAMIC注入填充，常温静置24小时以上。
·脱水处理——放置在烤箱中，以90°C的温度烘烤1~2小时。
·再以150°C的温度加热烘烤一小时。
·取出放置在常温下自然冷却即可。
涂布时
·将ARON CERAMIC均匀涂抹于物件上，常温静置24小时以上。
·脱水处理–放置烤箱以90°C的温度烘烤1~2小时。
·再以150°C的温度加热烘烤一小时。
型号
| 项目 | C-TYPE | D-TYPE | E-TYPE | W-TYPE | |
|---|---|---|---|---|---|
| 硬化前 | 外观 | 白色单液糊状 | 白色单液糊状 | 白色单液糊状 | 白色单液糊状 |
| 黏度（CPS/25℃） | 70,000 | 50,000 | 50,000 | 50,000 | |
| 密度（g/cm³） | 1.9 | 2.3 | 2.3 | 2.3 | |
| 主成分 | 二氧化硅 | 氧化铝 | 二氧化硅 | 氧化铝 | |
| PH 值 | 12 | 12 | 12 | 12 | |
| 硬化方法 | 请参考使用说明（见上文） | ||||
| 硬化后 | 接着强度（kgf/cm²） | 200 | 250 | 200 | 200 |
| 耐热温度（℃） | 1200 | 1300 | 1300 | 1300 | |
| 线膨胀率（/℃） | 13×10-6 | 8×10-6 | 4×10-6 | 8×10-6 | |
| 热传导率（kcal/m·hr·℃） | 0.57 | 0.68 | － | 0.68 | |
| 压缩强度（kgf/cm²） | 1600 | 2000 | 1900 | 1600 | |
| 弯曲强度（kgf/cm²） | 450 | 600 | 600 | 600 | |
| 维克斯硬度（Hv20） | 260 | 420 | 380 | 400 | |
| 体积电阻系数（Ω·cm） | 6×109 | 8×1010 | 1×1010 | 8×1010 | |
| 表面电阻系数（Ω） | 3×108 | 7×108 | 4×108 | 7×108 | |
| 介电强度（V/mm） | 2800 | 4200 | 2800 | 4200 | |
| 湿度吸收（%） | 4 | 2 | 2 | 0.4 | |
| 耐水性 | 好 | 好 | 好 | 优 | |
| 耐酸性 | 优 | 优 | 好 | 优 | |
| 耐碱性 | 好 | 优 | 好 | 好 | |
| 耐油性 | 优 | 优 | 优 | 优 | |
| 耐有机溶剂性 | 优 | 优 | 优 | 优 | |
| 特征 |
接着强度大 线膨胀率大 |
接着强度大 线膨胀率中 机械性质良 |
接着强度大 线膨胀率小 热冲击性良 |
接着强度大 耐水耐湿性 |
|
| 主要用途 | 主要为金属之接着、填充 | 中热膨胀材质之接着、填充、涂布 | 低热膨胀材质之接着、填充、涂布 | 耐水耐湿性材质之接着、填充、涂布 | |
