三洋化成 PELESTAT永久抗静电剂（通用型）
适用于各种树脂和成型方法的全阵容
可添加至 ABS、PP、PE 等各种树脂中，迅速发挥防静电性能，长期有效地防止因静电引起的问题。
优势
适用于各种树脂和成型方法的全阵容
通过将其添加到ABS，PP和PE等各种树脂中，可以快速展示抗静电性能，并半永久地防止静电造成的损坏。
低污染

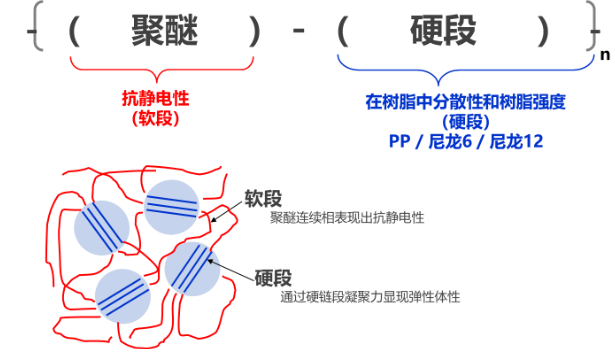

由于PELESTAT是一种离子导电型高分子，因此不会因抗静电剂的析出而污染树脂表面。
保持树脂的机械性能
最大限度地减少对添加塑料的硬度和耐热性的影响。在赋予抗静电性能的同时，树脂的机械性能几乎不会降低。
应用
吸尘器集尘箱
基材树脂：透明ABS（注塑成型）
通过在透明集尘盒中添加防静电剂，可抑制由于树脂表面积聚静电而引起的灰尘附着，同时还能保持其透明性和可视性。
冰箱零件
基材树脂：PP（注塑成型）
防止由于地板上积聚的灰尘而导致冰箱脚手架附近的污垢 。
空调、空气净化器前盖
基材树脂：HIPS（注塑成型）
防止灰尘粘附引起的污垢。
医疗器械（吸入器）
有助于防止吸入粉体时吸入器内的粉末因静电而附着在内壁上，正确吸引规定量。
防爆头盔
基材树脂：PP（注塑成型）
通过抑制静电火花的产生，“PELESTAT”也被用于树脂制品的防爆用途。
特点
分散性好
添加后不仅赋予防静电性能，同时几乎不会降低塑料的机械性能和成型
优于碳黑导电材料
在均质的抗静电性、低尘性、抗冲击性、颜色选择性方面相对于碳黑导电材料具有优势。
与低分子量抗静电剂相比的优势
抗静电效果的持续性，不依赖于湿度，在成形后立即发挥抗静电性特点上相对于低分子量抗静电剂相比的优势具有优势
各种工艺适应性技术支持

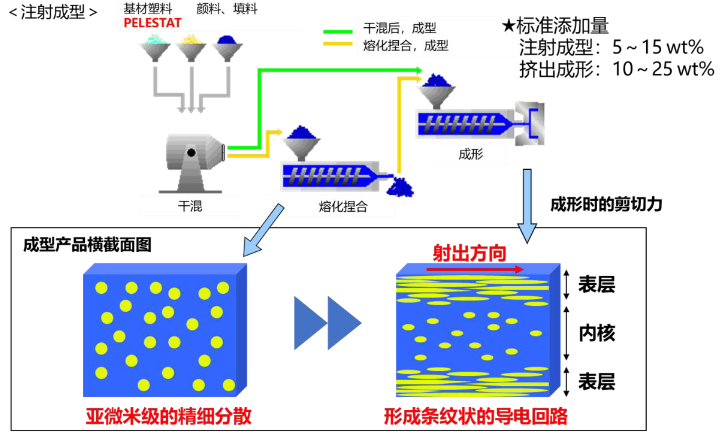

对应注射成型、挤出成形等多种成形方法。依靠丰富实际经验，能够为客户提供专业的技术支持，助力生产工艺的顺利进行。

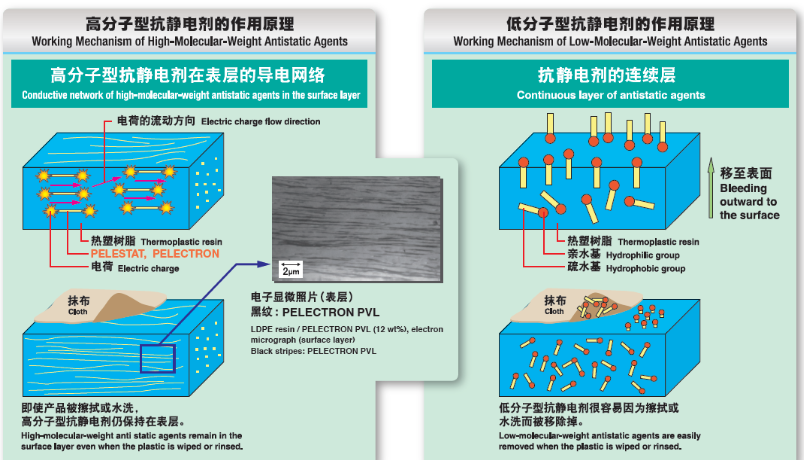

PELESTAT®和PELECTRON系列永久性抗静电剂与低分子型抗静电剂的比较
| 永久抗静电剂 PELESTAT和PELECTRON | 低分子型抗静电剂 （暂时性抗静电剂） | |
|---|---|---|
| 表面固有电阻（Ω/sq.） | 108～1012 | 109～1012 |
| 所需添加量（wt%） | 5～25 | 0.2～2 |
| 抗静电效果的可持续性 | ○（可持续） | ×（非持久性） |
| 湿度对抗静电效果的影响 | ○（不受湿度影响） | ×（低湿度时效果变差） |
| 树脂成型后抗静电的性能 | ○（成型后即刻有效） | ×（需要时间起作用） |

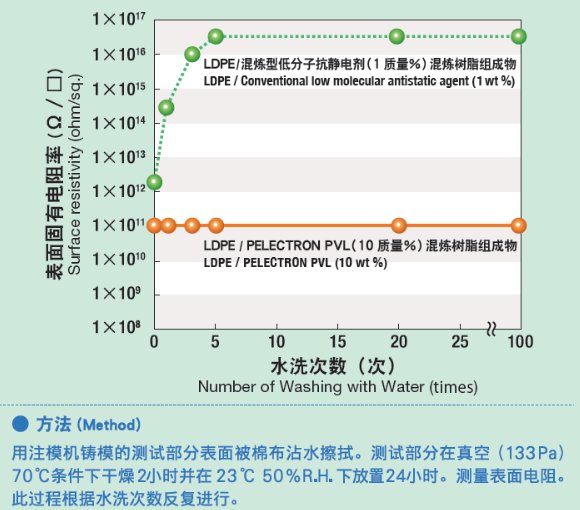

抗静电效果持续性评价示例
添加了暂时性抗静电剂的LDPE会因水洗而导致表面固有电阻值上升，而添加了永久抗静电剂 的LDPE即使水洗表面固有电阻值也不会变化。

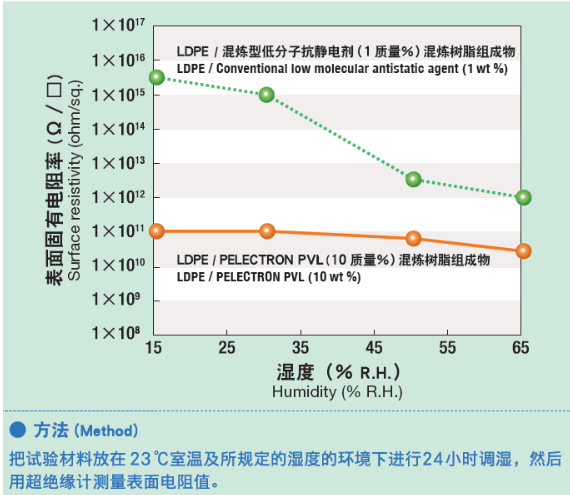

湿度对抗静电效果的影响评价示例
添加了暂时性抗静电剂的LDPE树脂在湿度较低时表面固有电阻值会上升，而添加了永久抗静电剂的LDPE树脂的表面固有电阻值不会随湿度变化 。
湿度对抗静电效果的影响评价示例
| 永久抗静电剂 PELESTAT®和PELECTRON | 炭黑 | 碳纤维 | |
|---|---|---|---|
| 导电种类 | 离子传导 | 电子传导 | 电子传导 |
| 表面固有电阻（Ω/sq.） | ～109 | ～106 | ～106 |
| 电阻均匀性 | ◎ | △ | × |
| 粉尘性 | ◎ | × | △ |
| 刚性（弯曲模量） | △ | ○ | ◎ |
| 抗冲击性 | ◎ | × | △ |
| 颜色可选性 | 自由 | 仅黑色 | 仅黑色 |
型号
| PELESTAT 300 | PELESTAT 230 | PELESTAT LM230（开发品） | PELECTRON PVL | PELESTAT NC6321 | PELESTAT 6500 | PELESTAT 6200 | PELECTRON AS | |
|---|---|---|---|---|---|---|---|---|
| 外观 | 淡黄色圆粒 | 淡黄色圆粒 | 淡黄色圆粒 | 淡黄色圆粒 | 淡黄色圆粒 | 淡黄色圆粒 | 淡黄色圆粒 | 淡黄色圆粒 |
| 熔点（℃） | 135 | 163 | 115 | 135 | 203 | 191 | 193 | 195 |
| MFR（g/min） | 30 （190℃ 21.18N） | 10 （190℃、21.18N） | 15 （190℃ 21.18N） | 15 （190℃ 21.18N） | 20 （215℃ 21.18N） | 20 （215℃ 21.18N） | 30 （215℃ 21.18N） | 30 （215℃ 21.18N） |
| 折射率 | 1.495 | 1.495 | 1.495 | 1.495 | 1.515 | 1.515 | 1.510 | 1.510 |
| 热分解开始温度*1（℃） | 240 | 250 | 250 | 250 | 285 | 285 | 285 | 285 |
| 表面固有电阻值*2（Ω/□） | 1×108 | 5×107 | 5×107 | 3×106 | 1×109 | 1×108 | 1×108 | 4×106 |
| 适用树脂 | PP、PE （注塑成型） | PP、PE （挤出成型） | PP、PE （挤出成型） | PP、PE （挤出成型） | ABS、透明ABS、 PC/ABS、PBT | ABS、透明ABS、 PC/ABS、PBT | ABS、PC/ABS、 PBT | ABS、PC/ABS、 PBT |
| 特点 | 低熔点 | 低电阻 | 低离子污染 | 低离子污染 | 低电阻 | |||
| 含本品的成型品可控制的表面电阻范围（Ω/□） | 1010～1012 | 1010～1012 | 1010～1012 | 108～1012 | 1011～1012 | 1010～1012 | 1010～1012 | 108～1012 |
|
*1 TG-DTA 空气中 *2 单独成型“PELESTAT®”和“PELECTRON”，在23℃、50%R.H的条件下调湿24小时后， 用超绝缘计对表面固有电阻值进行了测量。 | ||||||||
试验案例

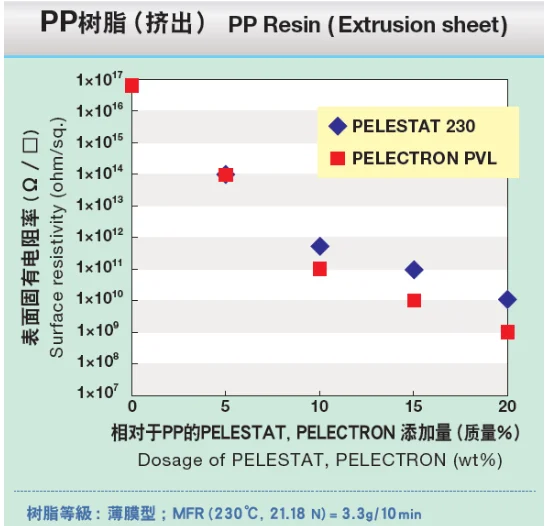

PELESTAT®230（通用型）和PELECTRON PVL（低电阻型）

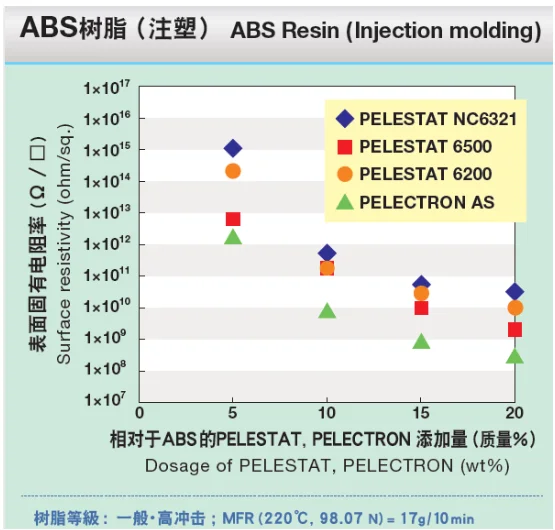

ABS树脂（注塑成型）的添加数据PELESTAT®NC6321（通用型）、PELESTAT®6500（通用型）和PELECTRON AS（低电阻型

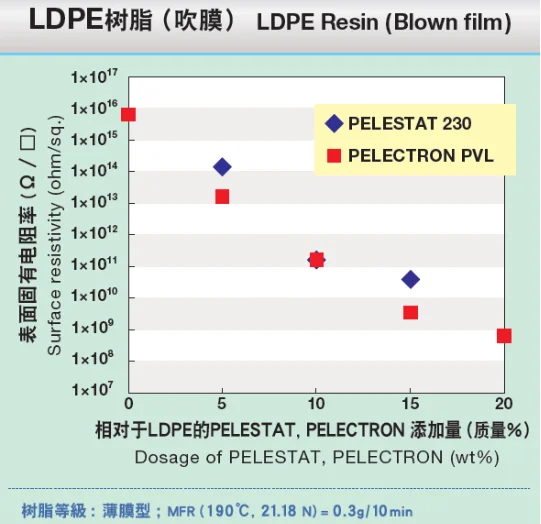

LDPE树脂添加（吹膜成型）的添加数据PELESTAT®230（通用型）和PELECTRON PVL（低电阻型）

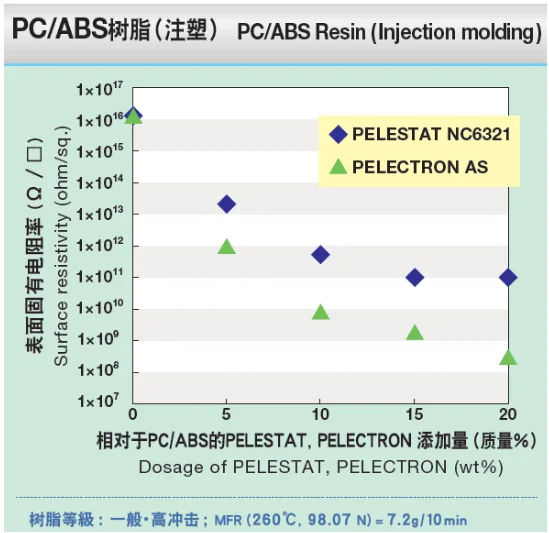

PC/ABS树脂（注塑成型）的添加数据PELESTAT®NC6321（通用型）和PELECTRON AS（低电阻型）
