IXE 无机离子捕捉剂
离子捕捉分为多种，有机离子交换树脂的耐热性差，一般只能在100°C以下使用，而且不耐有机溶剂，在水性体系以外的用途受限制。粘土矿物和沸石类等无机离子交换体也存在耐热性较差，产品的稳定性差，耐水性差等缺点。IXE 离子捕捉剂弥补了以往离子交换体的缺点，是具有优良的耐热性和离子交换特性。
特征
·耐热性强，100°C以上仍可使用
·离子选择性高，能在共存离子中分选出特定离子
·在无水条件下仍效果显著
·耐放射线效果显著，在强放射线下效果如初
·耐有机药品性，对熔融树脂的耐受性高
·强抗氧化性，可在强氧化性环境中使用。
·在高温条件下具有气体吸附性能
用途
·IC封装材料
·FPC（柔性电路板）胶粘剂与阻焊油墨
·涂料/油漆
·有机溶剂、单体提纯等
作用机制
通过添加这种助剂来捕捉密封胶中的杂质离子，可以提高电子材料的可靠性。
不含 IXE
添加IXE
案例
提高IC等电子材料的耐腐蚀性
IXE能捕捉IC封装材料中的Na、CI、Br等杂质离子，防止环氧树脂的配线和电极被腐蚀，提高IC等电子材料的耐腐蚀性。
● 添加IXE的环氧树脂的配线腐蚀抑制试验
·IXE-770D添加0.5% 不添加IXE-770D
·在双酚环氧树脂中添加IXE-770D在配线上涂覆硬化
·配线宽度20um.间距20um
·不饱和蒸汽加压偏倚测验(130°C、85%RH、20V、20小时)

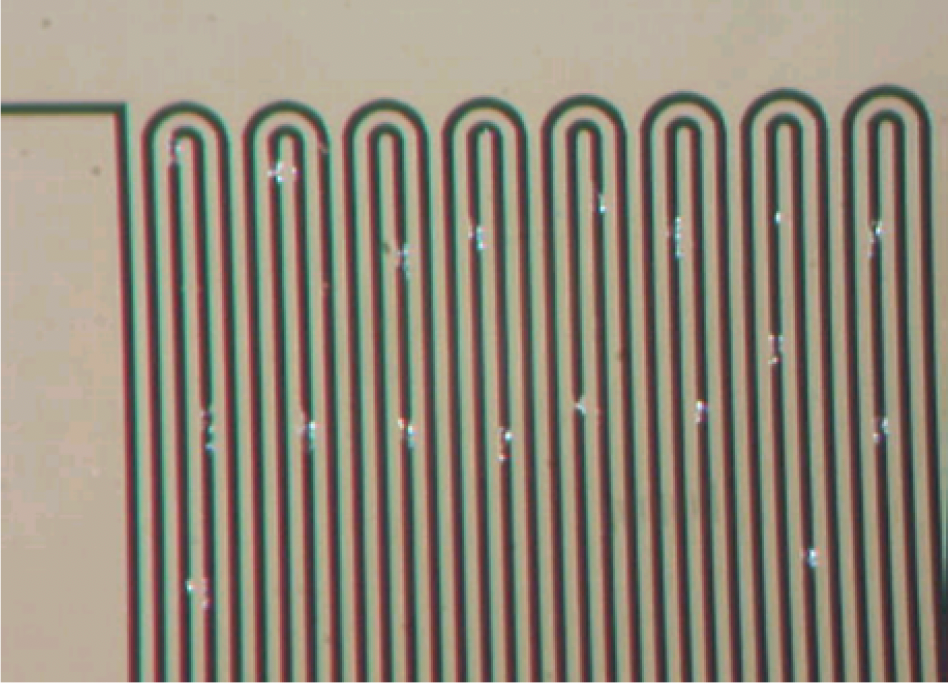

不含IXE

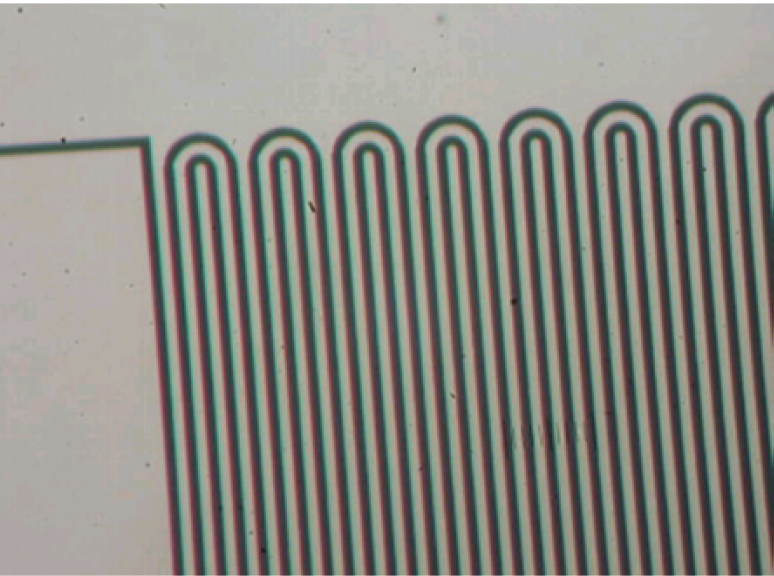

含IXE 0.5%
● 添加IXE的环氧树脂的配线迁移抑制试验
·环氧丙烯酸树脂98份IXE一633 2份
·配线宽度20um，间距20um
·不饱和蒸汽加压偏倚试验(121°C、97%RH、100小时)

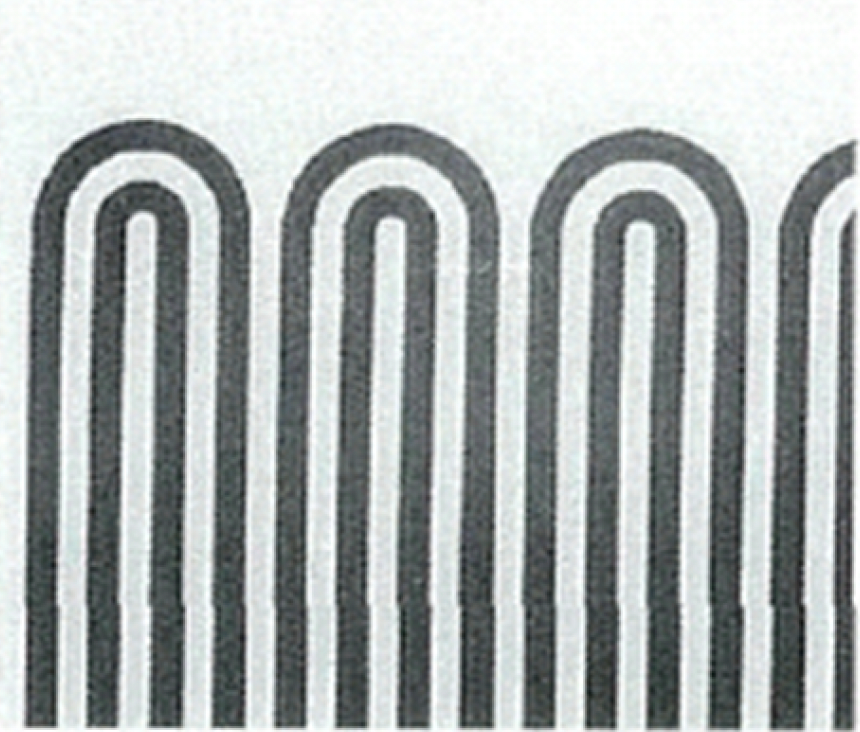

不含IXE

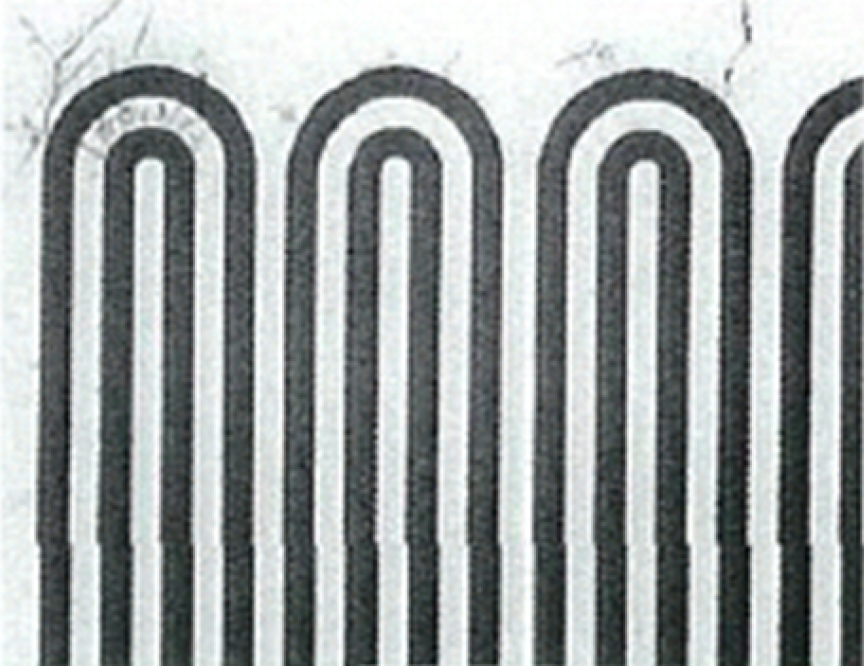

含IXE 2%
● 添加IXE的铜线迁移测试
·环氧丙烯酸酯 + 聚氨酯丙烯酸酯树脂 98份，IXE-770D 2.0份
·线宽 50 µm，线距 50 µm
·耐湿负荷测试（85℃，85% RH，50V，500小时）
不含IXE
含IXE 2%
IXE 型号一览
| 型号 | 反应类型 | 粒径 | 成分 | 总交换容量 (meq/gr) | 中性交换容量 (meq/gr) | 耐酸性 | 耐碱性 | 耐热性 (°C) |
|---|---|---|---|---|---|---|---|---|
| IXE-100 | 阳离子交换 | 1.0 | Zr | Na+ 6.6 | Na+ 3.3 | ◎ | ○ | ～550 |
| IXE-300 | 阳离子交换 | 0.5 | Sb | Na+ 4.0 | Na+ 2.3 | ◎ | ◎ | ～400 |
| IXE-500 | 阴离子交换 | 1.5 | Bi | Cl - 3.9 | Cl - 1.8 | ○ | ◎ | ～400 |
| IXE-530 | 阴离子交换 | 1.5 | Bi | Cl - 3.7 | Cl - 1.8 | ○ | ◎ | ～400 |
| IXE-550 | 阴离子交换 | 1.5 | Bi | Cl - 4.1 | Cl - 1.8 | ○ | ◎ | ～400 |
| IXE-600 | 双离子交换 | 1.0 | Sb/Bi | Na+ 2.0 Cl - 2.0 | Na+ 1.5 Cl - 2.0 | ○ | ◎ | ～400 |
| IXE-633 | 双离子交换 | 1.5 | Sb/Bi | Na+ 1.3 Cl - 2.8 | Na+ 1.3 Cl - 1.8 | ○ | ◎ | ～400 |
| IXE-700F | 阴离子交换 | 1.5 | Mg/Al | Cl - 4.5 | Cl - 4.5 | △ | △ | ～600 |
| IXE-700D | 阴离子交换 | 6 | Mg/Al | Cl - 4.5 | Cl - 4.5 | △ | ○ | ～300 |
| IXE-800 | 阴离子交换 | 2 | Zr | Cl - 1.0 | Cl - 0.2 | △ | ◎ | ～300 |
| IXE-6107 | 双离子交换 | 1.5 | Zr/Bi | Na+ 1.4 Cl - 2.3 | Na+ 2.0 Cl - 2.7 | ○ | ◎ | ～400 |
| IXE-6136 | 双离子交换 | 2.1 | Zr/Bi | Na+ 1.3 Cl - 2.0 | Na+ 2.6 Cl - 2.2 | ○ | ◎ | ～400 |
