产品中心

        IXEPLAS是兼备优良的离子捕捉能力和耐热性能的无机离子捕捉剂，比"IXE"的性能进一步提高。能够提高封装材料的可靠性，还能应用于以往产品难以应用的尖端半导体整体封装材料中。

一、特点

☆ 属于亚微米级材料，线路板封装填充材料，也适用于狭窄间距密封 。
☆ 微粒子增加了其比表面积，少量添加即可发挥良好效果。
☆ 对铜离子和银离子捕捉效果好，适合铜焊线、银配线的封装。
☆ 双离子交换型，能在较宽的PH值范围发挥离子捕捉效果
☆ 杂质少，对封装材料几乎没有不良影响
☆ 不包含RoHS限用物质

二、工作机理

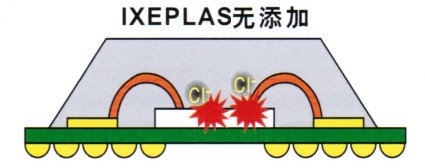

捕捉封装材料中的杂质离子，提高电子材料的可靠性

三、离子捕捉剂效果

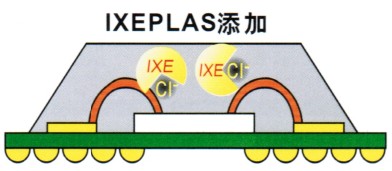

● 在IC封装材料中添加IXEPLAS,捕捉封装材料中的杂质离子。
● IXEPLAS本身几乎不释放杂质离子。

四、应用举例
★ 对铝制配线腐蚀的抑制
● 在封装树脂中添加IXEPLAS抑制配线的腐蚀，具有提高可靠性的效果
● 粒径更小，少量添加即可发挥良好效果。

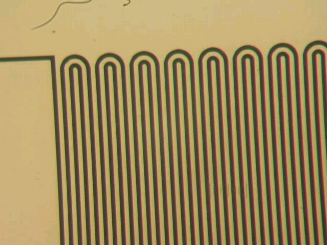

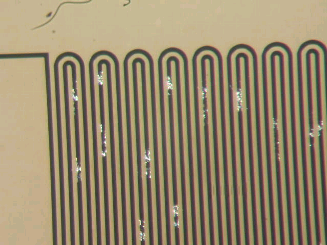

                             铝制配线的腐蚀试验


                     无添加                                     IXEPLAS-A1 0.2部

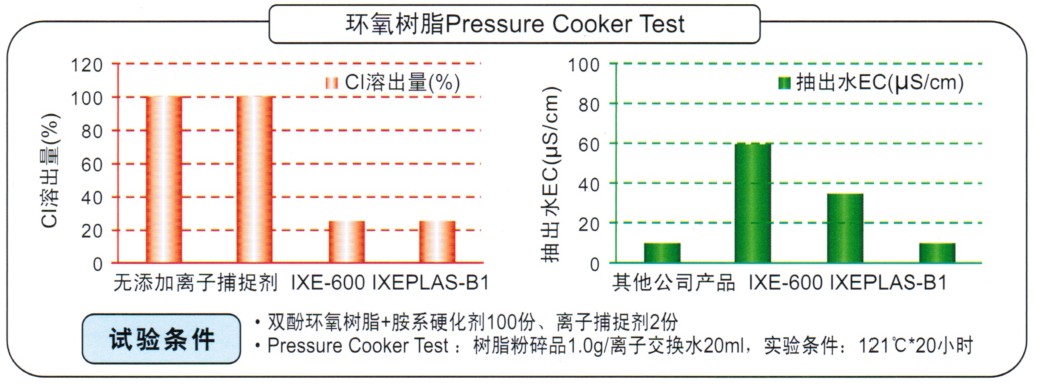

◆铝制配线的电阻上升率     在半导体整体封装时，由于封装树脂中的游离的氯离子会腐蚀配线，因此，配线的电阻上升。     在封装树脂中添加IXEPLAS，可以捕捉氯离子，抑制腐蚀，电阻值几乎没有上升。

试验条件：
● 在双酚环氧树脂中添加IXEPLAS,在铝制配线上涂覆、硬化（配线宽度20μm、配线间距20μm）。
● 在130度,85%RH,20V条件下进行Pressure Cooker Test 试验， 观察20小时后铝制配线的状况。

★ 抑制铜配线的迁移抑制试验
● IXEPLAS对铜离子的捕捉效果好，能够抑制铜离子的迁移
● 适合铜 Bonding Wire（电极线？）和铜配线的封装。
● 对银布线的迁移具有抑制效果

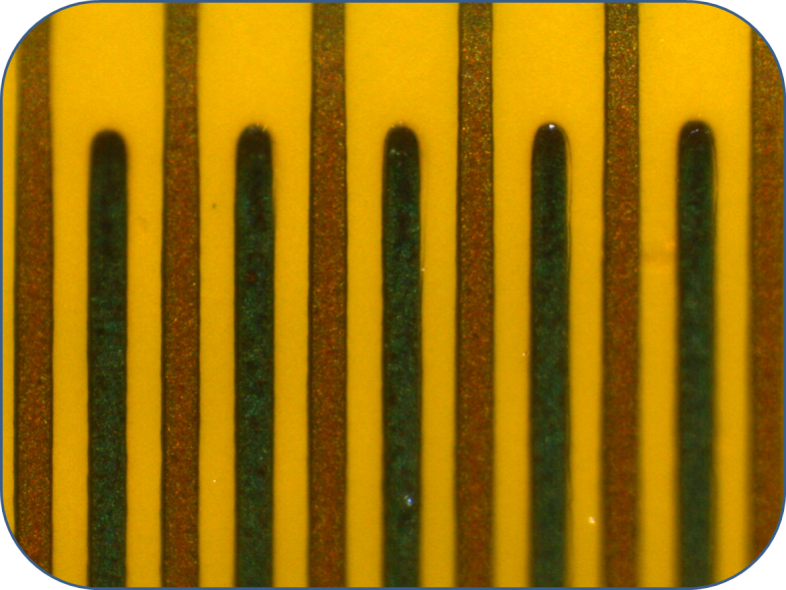

                                   铜配线的迁移抑制试验


                  无添加                                                     IXEPLAS-A1 2.0部

试验条件
● 环氧丙烯酸酯＋聚氨酯丙烯酸酯98份，IXEPLAS-A1 2份
● 配线宽度50μm，配线间距50μm
● 耐湿负荷试验 (85℃,85%RH,50V,500小时)

五、应用范围
● IC封装材料(EMC，液状封装材料，填充材料，芯片焊接材料)。
● FPC 粘合剂
● 太阳能电池部件(背板、封装树脂)
● 抗蚀剂油墨

六、一般特性

等级	粒径 （nm）	成分	总交换量(meq/g)	Cu捕捉容量 （meq/g)	对铝制配线的 防止腐蚀效果	耐热性（℃）	特点
IXEPLAS-A1	500	Mg，Al, Zr系	Na+2.0 Cl-0.7	2.2	◎	300	标准等级

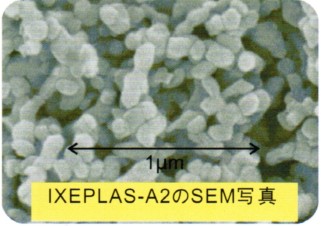

IXEPLAS-A2	200	Mg,Al, Zr系	Na+2.0 Cl-0.7	3.5	◎	300	比IXEPLAS-A1粒径更细Cu捕捉效果优异
IXEPLAS-B1	400	Bi,Zr系	Na+2.0 Cl-2.7	2.3	◎	300	Cl捕捉效果优异

操作注意事项
● 因为是细粉末，在操作时需采取局部排风，戴好防尘口罩、防护眼镜和手套等措施。
● 误入眼睛时，用清水冲洗干净，并尽快就医。
● 如与皮肤接触，用肥皂清洗干净
● 调查清楚加工品的各种用途和相关的法律、法规后，再确定使用IXEPLAS。

• 环保型”无机离子捕捉剂
• 无机离子交换剂 [IXE]
• 无机离子捕捉剂IXEPLAS
