无机抗菌剂系列产品
抗菌、抗病毒剂
抗菌、除臭整理剂
抗菌防霉剂
离子捕捉剂系列产品
聚丙烯酸类系列产品
除臭剂系列产品
防虫剂系列产品
光触媒系列产品
积水化成 TECHPOLYER
Aron Alpha 粘结剂
OCM 日本东方链条
其它化工产品
其它工业产品
抗菌制品

北京office
电 话：010-82133252
传 真：010-82133282
E-mail：src@sr-business.com

上海office:
电 话：021-64700358
传 真：021-64706540
E-mail：src@sr-business.com

广东office:
电 话：020-84016200
传 真：020-84016006
E-mail：src@sr-business.com

产品中心

您当前的位置是:－产品中心－ Microkiller® 无机银系抗菌剂

Microkiller® 无机银系抗菌剂
Microkiller® 无机银系抗菌剂


1、为什么使用无机抗菌剂？

一般来说，相对有机抗菌剂，无机抗菌剂具有更优异的特性，这主要表现在以下两点：①安全性高（无挥发性）②耐热性好。因此无机抗菌剂对人体更加安全和温和，可以放心的使用。

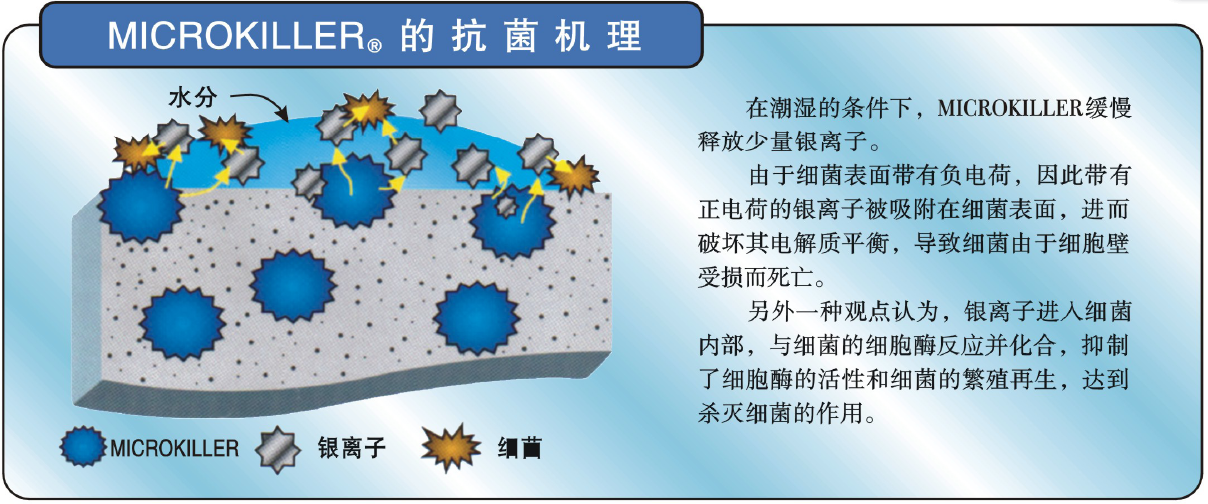

2、MICROKILLER是一种含有抗菌金属离子的溶出性玻璃微粒

一般的玻璃是由网状结构的普通离子群与改性离子群通过网络交联组成，正是由于其坚固的网状结构使得它成为具有极高化学稳定性的材料。

MICROKILLER通过特殊的加工技术，调整其玻璃网状结构中的组分，从而控制其网状结构强度。通过在其结构中导入具有抗菌功能的金属离子，形成一种新型的、高技术含量的玻璃材料。这种全新的玻璃材料通过其中金属离子的缓释，可充分发挥其抑制细菌的功效。


3、材料特性

    1. 根据不同的要求，可以设计不同的抗菌防霉效果与时效。
    2. 拥有各种类型、级别的产品，可对应不同种类的树脂
    3. 极低的添加率即可保证制品优异的抗菌效果
    4. 添加在PP、PC、ABS、AS等透明树脂中可以保持其透明性
    5. 耐热性超过500℃，因而可以适应各种树脂、纤维加工工艺要求
    6. 在洗涤与温水浸泡后仍有出色抗菌表现
    7. 高度安全性

① 抗菌效果
MICROKILLER添加于树脂和纤维时，可以使用混合、涂布、浸入法

A) MICROKILLER用于注射制品

PP树脂加入0.4% MICROKILLER
试样

菌数

对数值

对数值(空白试样)-
对数值(MICROKILLER试样)

起始

18小时后

PP试样加入0.4% MICROKILLER

1×105

<1×102

<2.0

>3.7

空白试样

1×105

5×105

5.7

----

注一：检测用菌：大肠杆菌（Escherichia coli IFO 3972）
注二：检测方法：日本国家工业标准JIS Z 2801


ABS树脂加入0.5% MICROKILLER
试样

菌数

对数值

对数值(空白试样)-
对数值(MICROKILLER试样)

起始

18小时后

ABS试样加入0.5% MICROKILLER

1×105

<1×102

<2.0

>4.8

空白试样

1×105

6×105

6.8

----

注一：检测用菌：大肠杆菌（Escherichia coli IFO 3972）
注二：检测方法：日本国家工业标准JIS Z 2801
B) MICROKILLER用于纤维制品

PP纤维加入0.3% MICROKILLER
试样

菌数

对数值

对数值(空白试样)-
对数值(MICROKILLER试样)

起始

18小时后

PP纤维试样加入0.3% MICROKILLER

8×105

1×102

2.0

4.6

空白试样

8×105

4×106

6.6

----

注一：检测用菌：大肠杆菌（Escherichia coli IFO 959）
注二：检测方法：日本国家工业标准JIS L 1902

PET纤维加入0.5% MICROKILLER
试样

菌数

对数值

对数值(空白试样)-
对数值(MICROKILLER试样)

起始

18小时后

PET纤维试样加入0.5% MICROKILLER

3×104

<1×102

<2.0

>5.0

空白试样

3×104

1×107

7.0

----

注一：检测用菌：大肠杆菌（Escherichia coli IFO 959）
注二：检测方法：日本国家工业标准JIS L 1902

② 透明性

一般来说，在透明的PP、PVC、PC、ABS、PS材料中加入无机抗菌剂会导致材料出现混浊现象。但是MICROKILLER是由玻璃微粒子组成，因而可以通过控制其折射率和湿度来保持材料的透明性。

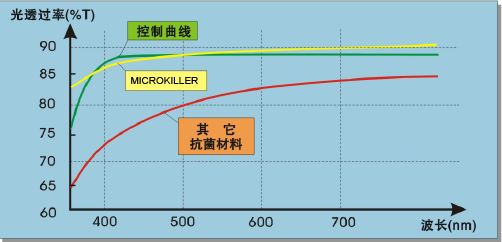

GP-PS薄膜（添加0.5% MICROKILLER）的透明性测试结果

GP-PS加入0.5% MICROKILLER
试样

菌数

对数值

对数值(空白试样)-
对数值(MICROKILLER试样)

起始

18小时后

GP-PS试样加入0.5% MICROKILLER

2×105

<1×102

<2.0

>5.0

空白试样

2×105

1×107

7.0

----

注一：检测用菌：大肠杆菌（Escherichia coli IFO 3972）
注二：检测方法：日本国家工业标准JIS Z 2801

③耐久性/耐热性/抗变色性
耐久性 A)含有MICROKILLER的纤维在水洗涤后仍保持抗菌效果

含有MICROKILLER的 PP纤维在洗涤损耗后的检测结果
PP纤维试样

菌数

对数值

对数值(空白试样)-
对数值(MICROKILLER试样)

起始

18小时后

未洗涤试样

3×104

<2×102

<2.3

>4.7

经过50次循环洗涤后的试样

3×104

<2×102

<2.3

>4.7

空白试样

3×104

1×107

7.0

----

注一：检测用菌：金黄色葡萄球菌（Strphylococcus aureus IFO 12732）
注二：检测方法：日本国家工业标准JIS L 1902



含有MICROKILLER的 PET纤维在洗涤损耗后的检测结果
PET纤维试样

菌数

对数值

对数值(空白试样)-
对数值(MICROKILLER试样)

起始

18小时后

未洗涤试样

3×104

2×102

2.3

5

经过50次循环洗涤后的试样

3×104

4×102

2.6

4.7

空白试样

3×104

2×107

7.3

----

注一：检测用菌：金黄色葡萄球菌（Strphylococcus aureus IFO 12732）
注二：检测方法：日本国家工业标准JIS L 1902

B)MICROKILLER不会影响树脂性能

含有MICROKILLER的PC强度测试结果

强度测试

材料
实验方法

空白PC盘

加有0.5% MICROKILLER
的PC盘

平均

离中趋势

平均

离中趋势

拉伸强度50mm/min

ASTM
D-628
(kg/cm2)

屈服点

642

1

639

0

断裂点

746

31

662

68

弯曲强度
3mm/min

ASTM D-790
(kg/cm2)

924

5

931

8

冲击强度

ASTM D-256
(kg.cm/cm)

82.60

1.89

83.86

1.89

热变温度
(载重18.5KG）

ASTM D-648(℃)

132.4

1.5

132.8

1.3

耐热性：由于MICROKILLER是优质的无机材料，因此可耐热500℃以上。它可以适用于各种树脂的成型加工方法。同时也可添加于塑料耐热容器中。
抗变色性：MICROKILLER可以通过特殊工艺技术控制其抗菌金属离子释放的速度，因而不会在混合过程中或者由于时间增长而变色。

4、MICROKILLER的寿命

自由设计抗菌效果和寿命，这是MICROKILLER独有的特殊性能，它是通过调整玻璃成分和金属离子而实现的。

含有MICROKILLER的不饱和聚酯的测试结果（加速试验后）

试样

菌数

对数值

对数值(空白试样)-
对数值(MICROKILLER试样)

起始

24小时后

MICROKILLER
煮沸500小时

1×105

1×104

4

3

MICROKILLER
煮沸1000小时

1×105

3×104

4.4

2.6

空白试样

1×105

1×107

7.0

----

注一：检测用菌：大肠杆菌（Escherichia coli IFO 3972）
注二：检测方法：日本国家工业标准JIS Z 2801

5、安全性：

1、急性口服毒性：小鼠口服5000MG/KG(2000MG/KG)无死亡和不良反应。
2、皮肤一次性刺激试验：对白兔进行相关的皮肤刺激试验中以及试验后，没有明显不良反应。试验方法参照经济合作与发展组织1981年颁布的化工物质毒性测试指导（OECD）。
3、变异原性：结果证实不产生逆向变性和变异原性。测试方法根据日本劳动省1989年9月1日颁布的NO.77号标准。
4、皮肤过敏性：皮肤过敏试验采用最大值法，在天竺鼠皮肤上使用10-1%递减浓度的MICROKILLER，经过48-72小时观察无皮肤过敏表现。

6、在不同种类树脂中的使用情况：

树脂

抗菌性能

抗变色性

透明性

应用范围

PE

◎

◎

◎

日常用品

PP

◎

◎

◎

日常用品

ABS

◎

◎

◎

电器

PS

◎

○

○

AS

◎

○

◎

PMMA

◎

○

○

POM

○

○

---

PBT

○

○

---

PA6

○

○

---

PA66

○

○

---

纤维

PA12

○

○

---

纤维

PC

○

○

○

PVC(软质)

◎

◎

◎

桌垫

PVC(硬质)

◎

○

○

不饱和聚酯

○

○

---

人造大理石

聚丙烯酸酯

○

○

---

人造大理石

7、部分应用领域

应用行业

应用制品

日用品

砧板、一次性手套、碗具、厨房器皿、菜刀柄、垃圾桶、洗菜池、牙刷、包装膜、餐具盒、消防水箱、梳子、马桶座圈、清洁器具等

家电产品

冰箱、洗碗机、餐具烘干机、移动电话、电脑键盘、鼠标、净水器、熨斗、炉具、遥控器等

汽车部件

方向盘、功能按钮、开关、把手、手刹器、控制杆等

纤维、衣服类

袜子、连袜裤、领带、鞋垫、浴衣、马桶盖套、毛巾、地毯、枕头、床单、被套等

建筑材料

壁纸、地面材料（地砖、地板等）、垫子、人造大理石（用于灶台、洗脸池台面和浴缸）等

医用材料

检测仪器、医院地板、医用推车、办公用品、白大褂、纱布口罩等

食品业相关用品

传送带、地板、食品托盘等

其他

隐型眼镜用具（眼镜保存盒、眼镜夹子）、体重计、拉手、化妆箱、信用卡等


8、产品规格型号

型号 Microkiller®
类型
平均粒径μm
包装
用途
MK-T-101
银系抗菌剂
10
10 Kg
透明树脂
MK-T-110
银系抗菌剂
50
10 Kg
大理石专用
MK-T-111
银系抗菌剂
2
15 Kg
纤维、薄膜、UV涂料、油墨
MK-T-112
银锌抗菌剂
2.6
20 Kg
通用树脂，耐变色
SR-T-104
银系抗菌剂
10
20 Kg
通用树脂、粉末涂料
SR-FB-201F
银系抗菌剂
1
10 Kg
纤维
SR-T-801
银系抗菌剂
5
10 Kg
耐高温树脂
