无机抗菌剂系列产品
抗菌、抗病毒剂
抗菌、除臭整理剂
抗菌防霉剂
离子捕捉剂系列产品
聚丙烯酸类系列产品
除臭剂系列产品
天然除臭剂产品
化妆品原料
防虫剂系列产品
光触媒系列产品
积水化成 TECHPOLYER
东亚合成粘结剂 (TOAGOSEI)
OCM 日本东方链条
其它化工产品
其它工业产品
抗菌制品

北京office
电 话：010-82133252
传 真：010-82133282
E-mail：src@sr-business.com

上海office:
电 话：021-64700358
传 真：021-64706540
E-mail：src@sr-business.com

广东office:
电 话：020-84016200
传 真：020-84016006
E-mail：src@sr-business.com

产品中心

您当前的位置是:－产品中心－ 钛酸盐、硅酸盐--日本钛工业

钛酸盐、硅酸盐--日本钛工业

特征
１．产品以钛酸盐、硅酸盐为中心。
２．钛酸盐、硅酸盐的粒径及形状可进行调控。特别是钛酸钙具有可调范围较广的特点。
３．钛酸盐、硅酸盐可以进行疏水性或亲水性等各种表面处理。

钛酸盐、硅酸盐用途

■树脂填料 ■电子零部件 ■化妆品原料 ■白色颜料
■复印机、打印机 ■陶瓷电容器 ■生物相容性陶瓷材料 ■光触媒

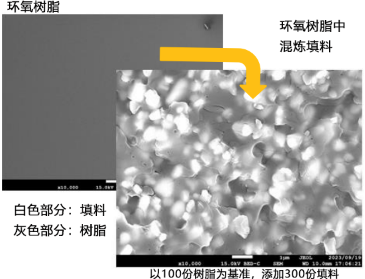

使用案例--树脂填料
钛酸盐、硅酸盐被用于调节半导体树脂封装材料的介电常数。
半导体树脂封装材料
保护作为电子设备核心部件的半导体免受光、热、湿气、灰尘以及冲击等影响的合成树脂

树脂的介电常数 → 可通过混炼填料进行调节
例）粉体的相对介电常数
钛酸锶：135
钛酸钙：105
钛酸镁：14
硅酸镁：8

钛酸盐、硅酸盐的产品阵容
类别
成分名
化学式
型号
合成法
一次粒径
(电镜径、μm)
粒子形状
特征
钛酸盐




钛酸锶
SrTiO₃
SW-100
固相法
0.1
粒状
高介电性
SW-110
固相法
0.5
粒状
SW-350
液相法
0.1
立方体
钛酸钙
CaTiO₃
TC-110
固相法
0.1
粒状
高介电性
TC-300
液相法
0.3
粒状
TC-301
液相法
0.5
粒状
TC-303
液相法
0.7
粒状
TC-400
液相法
0.5
长方体
TC-400C
液相法
0.6
粒状
TC-403
液相法
0.7
长方体
TC-403C
液相法
0.8
粒状
TC-405
液相法
1.2
长方体
真球状钛酸钙
New!
CaTiO₃
TCG-110
固相法
8.0
真球状
TC-109
固相法
7.0
真球状
钛酸镁
MgTiO₃
TM-200
固相法
0.3
粒状
中介电性
TM-203
固相法
0.8
粒状
硅酸盐
 硅酸镁
Mg₂SiO₄
F-202
固相法
0.2
粒状
低介电性

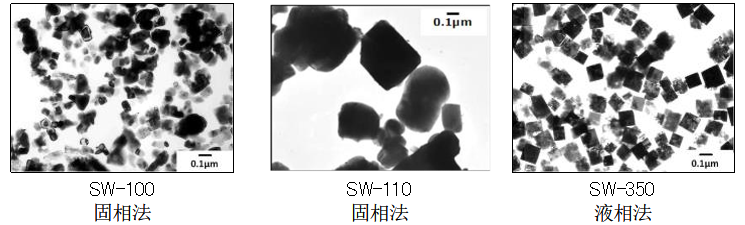

钛酸锶 SW系列
【特征】
●高介电常数
●可通过生产方式控制粒子形状
●固相法：粒状
●液相法：立方体状
●粒径控制：0.1-0.5μm
●可使用硅烷偶联剂等进行表面处理
型号
合成法
一次粒径
(μm)
平均二次粒径
(μm)
比表面积
(㎡/g)
吸油量
(g/100g)
圆形度
比重
(g/cm³)
相对介电常数
（粉体）
SW-100
固相法
0.1
0.4
7.4
17.4
0.76
5.4
135
SW-110
固相法
0.5
0.5
2.6
10.5
0.79
5.4
—
SW-350
液相法
0.1
0.2
30
22.0
0.71
4.8
—
＊表中的特性值为代表值。相对介电常数（比诱电率）是使用阻抗法测定的结果。


钛酸钙 TC系列

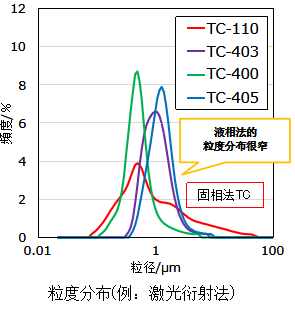

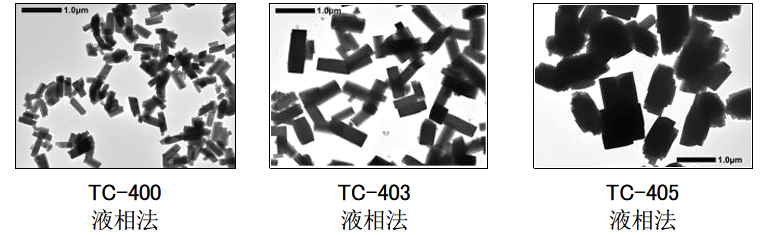

1.长方体状钛酸钙的特性
【特征】
●高介电常数
●可通过制造方法控制粒子形状
●液相法：长方体状
●粒径控制在0.5-1.2μm
●可使用硅烷偶联剂等进行表面处理
型号
合成法
一次粒径
(μm)
平均二次粒径
(μm)
比表面积
(㎡/g)
吸油量
(g/100g)
圆形度
比重
(g/c㎡)
TC-400
液相法
0.5
0.6
20
25.2
0.65
3.8
TC-403
液相法
0.7
0.9
10
24.7
0.68
3.8
TC-405
液相法
1.2
1.3
30
21.5
0.69
3.9
＊表中的特性值为代表值。

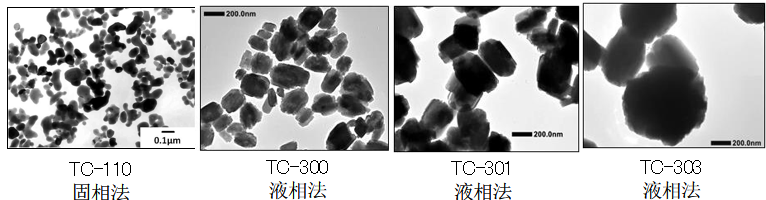

2.粒状钛酸钙的特性
【特征】
●高介电常数
●可通过添加形状控制剂，将原本为长方体状的粒子控制为粒状
●粒径控制在0.3-0.7μm
●可使用硅烷偶联剂等进行表面处理
型号
合成法
一次粒径
(μm)
平均二次粒径
(μm)
比表面积
(㎡/g)
吸油量
(g/100g)
圆形度
比重
(g/c㎡)
相对介电常数
（粉体）
TC-110
液相法
0.1
0.6
15
26.1
0.72
4.0
105
TC-300
液相法
0.3
0.3
40
25.0
0.81
3.5
—
TC-301
液相法
0.5
0.6
20
24.7
0.81
3.5
—
TC-303
液相法
0.7
0.8
10
19.8
0.80
3.6
＊TC-110 是通过固相法制造的钛酸钙。表中的特性值为代表值。相对介电常数（比诱电率）是使用阻抗法测定的结果。

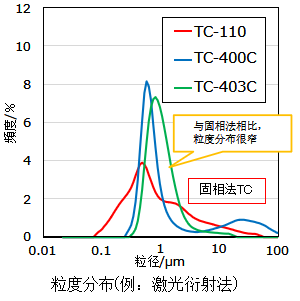

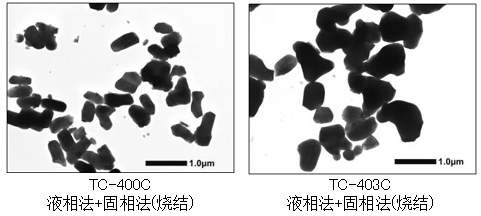

3.粒状TC系列（烧结型）的特性
【特征】
●高介电常数（高诱电率）
●通过将液相法合成后的粒子进行烧结，将原本为长方体状的粒子控制为粒状
●粒径控制在0.6-0.8μm
●可使用硅烷偶联剂等进行表面处理
型号
合成法
一次粒径
(μm)
平均二次粒径
(μm)
比表面积
(㎡/g)
吸油量
(g/100g)
圆形度
比重
(g/c㎡)
TC-400C
液相法
0.1
0.7
4.7
16.2
0.80
3.7
TC-403C
液相法
0.8
0.9
2.6
15.9
0.81
3.8
＊表中的特性值为代表值。

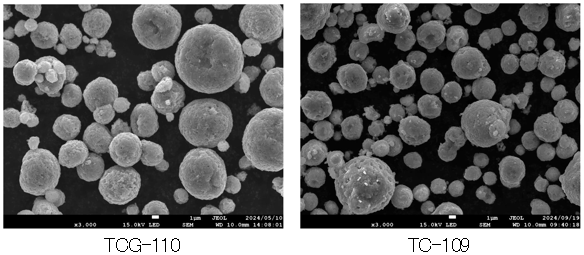

真球状钛酸钙 TCG/TC系列
【特征】
●高介电常数（高诱电率）
●粒子形状为真球状
●粒径控制在5-10μm
●可使用硅烷偶联剂等进行表面处理
型号
合成法
平均二次粒径
(μm)
比表面积
(㎡/g)
吸油量
(g/100g)
圆形度
比重
(g/c㎡)
TCG-110
固相法
（烧结）
7.7
3.0
23.5
0.91
4.0
TC-403C
6.8
1.4
14.6
0.90
4.0
＊表中的特性值为代表值。

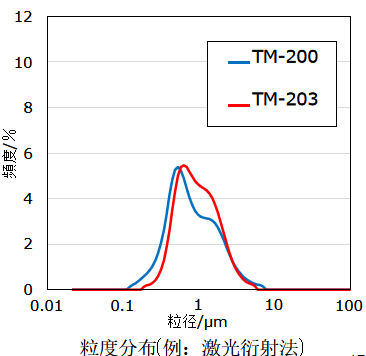

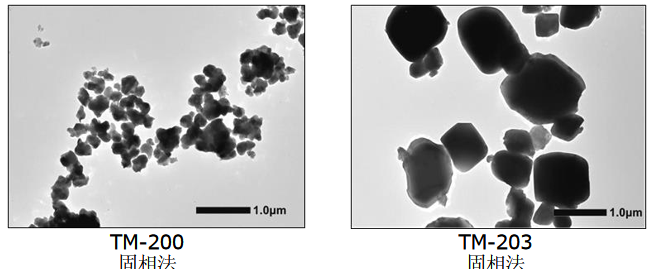

钛酸镁TM系列
【特征】
●中介电常数（中诱电率）
●通过固相法合成的钛酸镁粒子形状：粒状
●粒径控制在0.3-0.8%μm
●可使用硅烷偶联剂等进行表面处理
型号
合成法
一次粒径
(μm)
平均二次粒径
(μm)
比表面积
(㎡/g)
吸油量
(g/100g)
圆形度
比重
(g/c㎡)
相对介电常数
（粉体）
TM-200
固相法
0.3
0.6
5.6
33.4
0.76
3.7
—
TM-203
固相法
0.8
1.0
2.5
11.9
0.79
3.7
14
＊表中的特性值为代表值。相对介电常数（比诱电率）是使用阻抗法测定的结果。

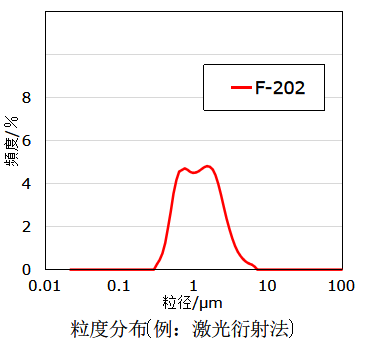

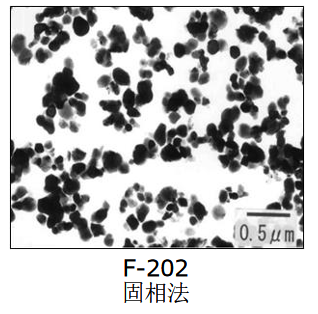

硅酸镁（镁橄榄石）F系列
【特征】
●低介电常数（低诱电率）
●通过固相法制作的粒状样品
●粒径控制在0.1-1μm
●可使用硅烷偶联剂等进行表面处理
型号
合成法
一次粒径
(μm)
平均二次粒径
(μm)
比表面积
(㎡/g)
吸油量
(g/100g)
圆形度
比重
(g/c㎡)
相对介电常数
（粉体）
F-202
固相法
0.2
1.1
9.5
32.9
0.85
3.0
8
＊表中的特性值为代表值。相对介电常数（比诱电率）是使用阻抗法测定的结果。
